Деревянные перекрытия в доме: правильный расчет – залог успеха

Три лика перекрытий: Где и что требуется

Не все перекрытия одинаковы. Их конструкция и «начинка» напрямую зависят от места в доме и возложенных задач:

• Междуэтажные перекрытия: Их главная миссия – разделить жилые этажи. И здесь на первый план выходит звукоизоляция. Шаги наверху, разговоры, работающий телевизор – все это не должно беспокоить жильцов снизу. Пирог такого перекрытия проектируется с особым вниманием к поглощению и ударного, и воздушного шума.
• Чердачные перекрытия (под холодным чердаком): Их задача – защитить жилье от холода сверху. Теплоизоляция здесь – королева. Требуется толстый слой утеплителя, обязательная пароизоляция со стороны теплого помещения (чтобы пар из дома не уходил в утеплитель), и хорошо организованная вентиляция самого чердака.
• Цокольные (подвальные) перекрытия: Это барьер между уютом дома и прохладой (а иногда и сыростью) подпола или подвала. Здесь критически важны теплоизоляция и гидроизоляция. Материалы должны быть устойчивы к возможной влаге (лиственница, спецобработка), а конструкция обеспечивать вентиляцию подполья и надежный барьер от холода снизу.

Из чего складывается прочность: Ключевые элементы

Конструкция деревянного перекрытия – это слаженный ансамбль элементов, каждый со своей ролью:

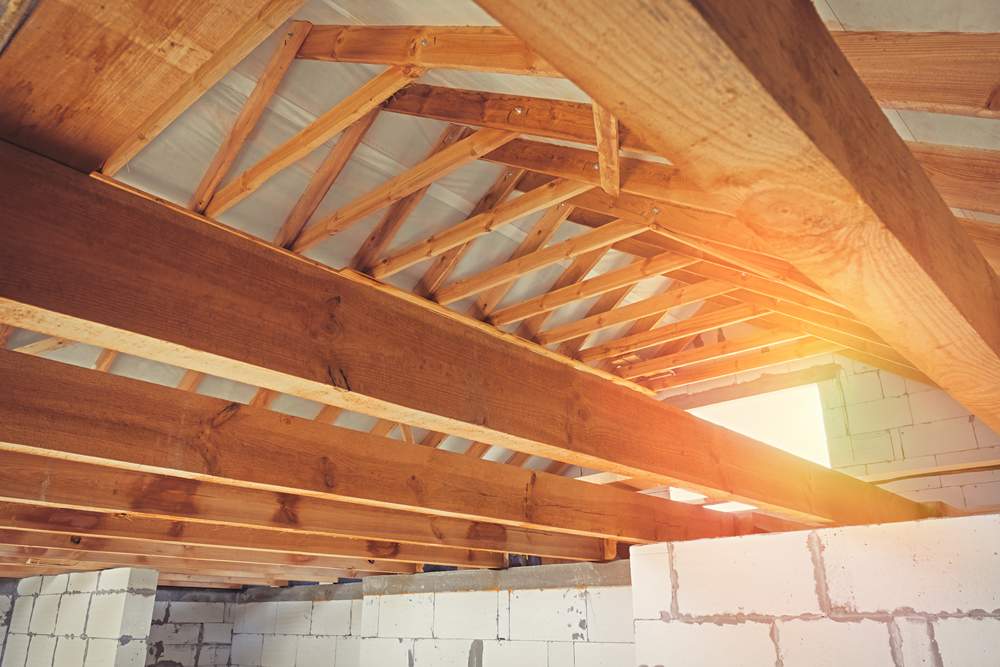

• Балки – несущие «костяки»: На них ложится вся основная нагрузка. Сегодня выбор богат:
  • Массив: Традиционные брусья из сосны, ели или лиственницы (для влажных зон). Сечение и шаг – обязательно по расчету! (50х150мм, 50х200мм, 100х200мм – типовые варианты).
  • Клееный брус (LVL): Прочнее и стабильнее массива, позволяет перекрывать большие пролеты без промежуточных опор.
  • Деревянные двутавры: Легкие, очень жесткие, идеальны для прокладки коммуникаций внутри «полки». Крепятся балки к стенам через стальные опоры (кронштейны), врубки (в срубах – с зазором!) или на обвязку. Важно! Торцы балок никогда не упирают вплотную в стену – обязателен компенсационный зазор 20-30 мм (заполняется мягким утеплителем) для компенсации усадки и вентиляции.
• Черепные бруски: Скромные, но важные помощники. Прибиваются к боковым граням балок и служат опорой для наката – основы чернового потолка или подшивки утеплителя снизу.
• Накат / подшивка: Образует основу потолка нижнего этажа и платформу для утеплителя. Доска (обработанная!), влагостойкая фанера ФСФ, плиты OSB-3 или сразу листы ГКЛВ (для влажных помещений) крепятся к черепным брускам или прямо к балкам снизу.
• Основание под пол: Это «стартовая площадка» для чистового покрытия верхнего этажа. Может быть:
  • Прямо по балкам: Фанера или OSB, уложенные поверх контрреек (создающих вентзазор).
  • По лагам: Дополнительные брусья, уложенные поперек балок. Позволяют идеально выровнять пол, создать лучший вентзазор и удобнее спрятать коммуникации. Увеличивают общую высоту перекрытия.
• Черновой пол: Фанера, OSB или доска, смонтированные на основание (балки или лаги), служат непосредственно подложкой для финишного покрытия (ламинат, паркет, линолеум и т.д.).

«Пирог» перекрытия: Слои, которые работают

Успех перекрытия – в правильной последовательности слоев, каждый из которых выполняет свою функцию:

1. Основа: Несущие балки.
2. Снизу (потолок):
   • Подшивка/накат (доска, OSB, фанера, ГКЛ).
   • Для цокольных и чердачных: Пароизоляция со стороны тепла (нижнего этажа для цокольного, верхнего для чердачного)! Это барьер для теплого влажного воздуха из жилых помещений.
3. «Сердцевина» (между балок):
   • Утеплитель: Толщина – по теплотехническому расчету! Минеральная вата (базальтовая или качественная стекловата) – лидер: не горит, отлично держит тепло и глушит звук. Эковата – хороший вариант, но требует профессиональной задувки. Пенопласт/ЭППС – осторожно: паронепроницаемы (риск конденсата) и горючи.
   • Для междуэтажных: Звукоизоляция – Специальные акустические плиты минваты плотнее обычных, иногда дополняются звукоизолирующими мембранами или конструкцией «плавающего» пола сверху.
   • Для цокольных: Гидроизоляция со стороны холода (подвала). Может располагаться под утеплителем или поверх него.
4. Сверху (пол):
   • Для цокольных и чердачных: Пароизоляция со стороны тепла (верхнего этажа) над утеплителем. Для междуэтажных обычно не нужна, если сверху нет ванной/кухни.
   • Вентзазор (20-40 мм): Обеспечивается контррейками вдоль балок поверх пароизоляции или конструкцией пола по лагам. Критически важен! Отводит возможный конденсат.
   • Основание под чистовой пол (фанера, OSB по балкам/лагам).
   • Финишное покрытие пола.

Без расчетов – никуда: Гарантия надежности

Деревянное перекрытие – это несущая конструкция. Ошибки в расчетах чреваты прогибами, скрипами и даже обрушением. Ключевые параметры:

• Пролет: Максимальное расстояние между стенами (опорами).
• Нагрузки:
  • Постоянные: Вес самого перекрытия, чистовых покрытий пола и потолка.
  • Временные (полезные): Люди, мебель. Нормы: жилые комнаты – 150-200 кг/м²; чердаки (с учетом снега на крыше!) – 70-100 кг/м²; цокольные – 200 кг/м².
• Допустимый прогиб: Жесткость – залог комфорта и отсутствия трещин в отделке. Обычно не должен превышать 1/250 – 1/300 длины пролета (например, при пролете 5м – максимум 2 см прогиба).
• Как быть? Не гадать! Используйте проверенные онлайн-калькуляторы, таблицы производителей для LVL и двутавров или, что надежнее всего, закажите расчет у инженера-конструктора. Экономия здесь – ложная.

Этапы создания надежного перекрытия (междуэтажный вариант)

Рассмотрим путь от стен до готового пола:

1. Готовим стены: Выравниваем опорные поверхности (армопояс, обвязка), прокладываем слой гидроизоляции (рубероид, битумная мастика) там, где дерево касается камня или бетона.
2. Ставим балки:
   • Размечаем на стенах точки крепления с нужным шагом (например, 600 мм).
   • Поднимаем и укладываем балки на опоры. Ключевой момент – выровнять все балки по нижней грани в идеальную плоскость! Используем лазерный уровень и подкладки разной толщины.
   • Надежно фиксируем к стенам/обвязке стальными опорами (кронштейнами, уголками). Не забываем про компенсационный зазор 20-30 мм у каждого торца балки! Зазор заполняем мягким утеплителем (минвата, войлок).
3. Крепим черепные бруски: Если планируем подшивку потолка снизу или укладку утеплителя на накат, прибиваем бруски сечением 40х40 или 50х50 мм к боковым граням балок.
4. Формируем потолок снизу: Подшиваем доски, плиты OSB/фанеры или сразу гипсокартон (ГКЛ) к черепным брускам или напрямую к балкам снизу. Это основа для отделки потолка нижнего этажа.
5. Укладываем пароизоляцию (если нужно): Для чердачных или цокольных перекрытий расстилаем пароизоляционную мембрану (например, Изоспан B) со стороны теплого помещения (снизу для цокольного, сверху для чердачного – но пока мы снизу!). Нахлест полос 15-20 см, стыки проклеиваем скотчем.
6. Заполняем «короб» утеплителем: Плотно, без щелей и зазоров, укладываем плиты минеральной ваты между балками. Для междуэтажных – выбираем материал с хорошими звукоизоляционными показателями.
7. Прокладываем коммуникации: Электропроводку в негорючей гофре, трубы отопления/водопровода аккуратно размещаем между балок. Важно: Не повредить пароизоляцию! Отверстия в балках делаем строго по центру высоты, не превышая допустимого диаметра (не ослабляем сечение!).
8. Пароизоляция сверху (для чердачных/цокольных): Расстилаем пароизоляционную мембрану со стороны будущего теплого помещения (верхнего этажа) поверх утеплителя. Гладкая сторона – к утеплителю. Нахлесты и проклейка – обязательны.
9. Обеспечиваем вентзазор: Поверх пароизоляции (или просто поверх утеплителя в междуэтажном) вдоль балок набиваем контррейки толщиной 20-40 мм. Это и создаст необходимый зазор, и прижмет пленку.
10. Создаем основу для пола верхнего этажа:
    • Простой вариант: Настилаем влагостойкую фанеру (толщиной 18-22 мм) или OSB-3 (толщиной 18-22 мм) непосредственно на контррейки (а значит, на балки), крепим саморезами.
    • Оптимальный вариант (лучше для выравнивания и звука): Монтируем лаги перпендикулярно балкам. Крепим их к балкам через виброизолирующие прокладки. Шаг лаг – 300-400 мм под фанеру/OSB. Затем настилаем фанеру/OSB по лагам. Это создает дополнительную воздушную прослойку и гасит шумы.
11. Оформляем проем под лестницу: Место, где будет лестница, обрамляем сдвоенными или усиленными балками, чтобы равномерно распределить нагрузку.

Мудрые советы для долгой службы

• Древесина – всему голова: Используйте пиломатериал камерной сушки влажностью 12-14% (как для ваших полов!). Сорт – не ниже второго. Обязательная обработка антисептиком (от гнили и жучков) и антипиреном (огнезащита) – не обсуждается!
• Тишина – золото: Чтобы полы не скрипели:
  • Сухая древесина – основа основ.
  • Все соединения (балки к стенам, лаги к балкам, настил к основанию) – максимально надежные.
  • Используйте демпферные прокладки в местах контакта дерево-дерево или дерево-металл.
  • Рассмотрите вариант «плавающего» чистового пола (на подложке без жесткого крепления к основанию) для лучшей звукоизоляции.
• Огнезащита: Помимо обработки древесины, используйте негорючие утеплители (минвата), защищайте электропроводку в металлических трубах или негорючей гофре.
• Дышите глубже: Организуйте правильную вентиляцию подполья (продухи в цоколе) и холодного чердака. Зазоры у стен – часть этой системы.
• Запас прочности – не роскошь: Перекрытия несут ответственность. Лучше небольшой запас в сечении балок, чем сомнения.
• Дом садится – перекрытие «едет»: В домах из бревна или бруса обычной влажности крепите балки к стенам на специальные скользящие опоры («салазки») или используйте компенсаторы усадки.

Плюсы и минусы: Честный разговор

• Сильные стороны: Легкость (меньшая нагрузка на фундамент!), скорость возведения, экологичность, отличные теплоизоляционные возможности (с правильным пирогом), возможность ремонта и замены элементов, эстетика открытых конструкций, сравнительно невысокая стоимость.
• Слабые стороны: Ограниченная длина пролета без опор (меньше, чем у железобетона), горючесть (требует постоянного внимания к защите), уязвимость к сырости и насекомым (нужна профилактика), необходимость тщательной звукоизоляции (между этажами), потенциальные скрипы при ошибках в монтаже или использовании сырой древесины.
